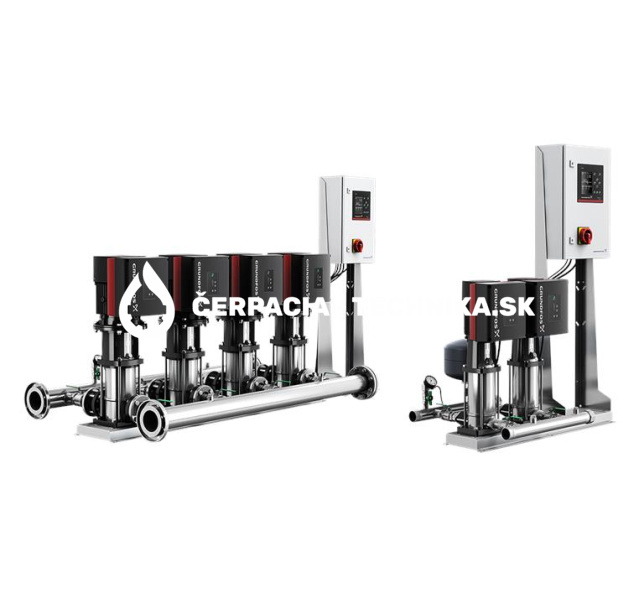

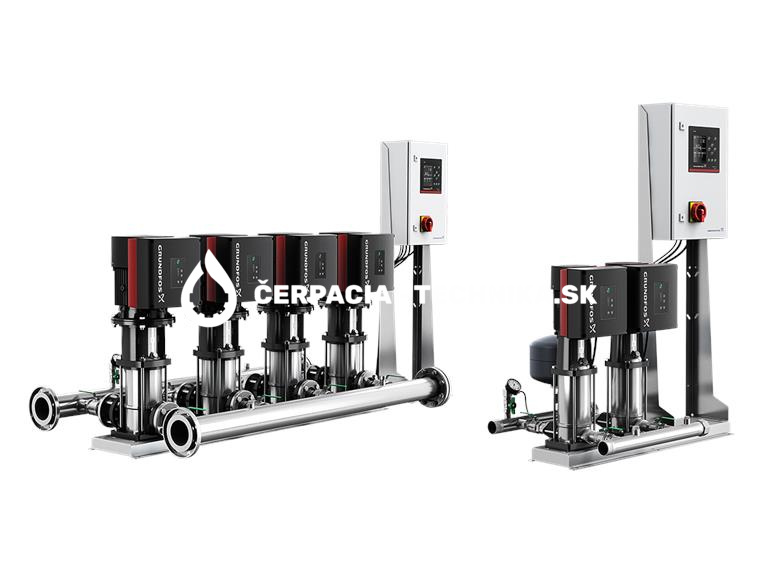

Grundfos Hydro MPC-F 2 CRI 5-16 95008955

Sústava pre zvyšovanie tlaku dodávaná ako kompaktná zostava podľa normy DIN 1988 / T5.

Čerpadlá sú čerpadlá CR (I) pripojené k jednému externému frekvenčnému meniču Grundfos CUE. Medzi čerpadlami sa strieda prevádzka regulovaná podľa rýchlosti.

Hydro MPC-F udržuje konštantný tlak nepretržitým nastavovaním otáčok čerpadla pripojeného k frekvenčnému meniču CUE.
Výkon sústavy je prispôsobený požiadavkám prostredníctvom zapínania / vypínania požadovaného počtu čerpadiel CR (I) a prostredníctvom paralelného riadenia čerpadiel v prevádzke.
Výmena čerpadla je automatická a závisí od zaťaženia, času a poruchy.

Sústava pozostáva z týchto častí:

• vertikálne viacstupňové odstredivé čerpadlá, typ CR 32-3 s jedným externým frekvenčným meničom.
• Jedno čerpadlo je riadené frekvenčným meničom; ostatné sú napájané zo siete (štart / stop)
• Časti čerpadla CRI v kontakte s čerpanou kvapalinou sú vyrobené z nehrdzavejúcej ocele.
• Základne a hlavy čerpadiel CR sú z liatiny; ostatné dôležité časti sú vyrobené z nehrdzavejúcej ocele.
• Základne a hlavy čerpadiel sú vyrobené z liatiny / nehrdzavejúcej ocele (CRI) alebo liatiny EN-GJS-500-7 (CR), v závislosti od typu čerpadla; ostatné dôležité časti sú vyrobené z nehrdzavejúcej ocele EN DIN 1.4301.
• Čerpadlá sú vybavené servisným upchávkovým hriadeľovým tesnením HQQE (SiC / SiC / EPDM).
• Dva rozdeľovače z nehrdzavejúcej ocele EN DIN 1.4571.
• Základný rám z nehrdzavejúcej ocele EN DIN 1.4301 až CR 64. Nad CR 64 sú čerpadlá umiestnené na pozinkovanom ráme z C profilu.
• Jeden spätný ventil (POM) a dva uzatváracie ventily pre každé čerpadlo.
• Spätné ventily sú certifikované podľa DVGW, uzatváracie ventily podľa DIN a DVGW.
• Adaptér s uzatváracím ventilom na pripojenie membránovej nádrže.
• Tlakomer a prevodník tlaku (analógový výstup 4-20 mA).
• Ovládanie MPC v oceľovej skrinke, IP 54, vrátane hlavného vypínača, všetkých požadovaných poistiek, ochrany motora, spínacích zariadení a mikroprocesorom riadenej CU 352.
• Ochrana proti chodu nasucho a nádrž na membránu sú k dispozícii podľa zoznamu príslušenstva.

Činnosť čerpadla je riadená programom Control MPC s nasledujúcimi funkciami:

• Inteligentný viacnásobný ovládač, CU 352.
• Regulácia konštantného tlaku prostredníctvom plynulo nastaviteľnej rýchlosti jednotlivých čerpadiel.
• PID regulátor s nastaviteľnými PI parametrami (Kp + Ti).
• Konštantný tlak v požadovanej hodnote, nezávislý od vstupného tlaku.
• Mäkké zvyšovanie tlaku (Aby sa zabránilo vodnému rázu počas uvedenia do prevádzky).
• Prevádzka zap / vyp pri nízkom prietoku.
• Automatické kaskádové riadenie čerpadiel pre optimálnu účinnosť.
• Výber min. čas medzi spustením / zastavením, automatickou výmenou čerpadla a prioritou čerpadiel.
• Funkcia automatického testovania čerpadla, ktorá zabraňuje tomu, aby sa nečinné čerpadlá zablokovali.
• Možnosť pridelenia pohotovostného čerpadla.
• Možnosť záložného snímača (redundantný primárny snímač).
• Sekundárny snímač (Možné prepnúť na iný snímač / požadovanú hodnotu).
• Multi-snímač (až 6 snímačov ovplyvňujúcich požadovanú hodnotu).
• Manuálna prevádzka.
• Možnosť ovplyvnenia vonkajšej požadovanej hodnoty.
• Funkcia záznamu.
• Požadovaná hodnota.
• Možnosť digitálnych funkcií diaľkového ovládania:
• Zapnutie / vypnutie sústavy.
• Max., Min. alebo užívateľom definované povinnosti.
• Až 6 alternatívnych požadovaných hodnôt.
• Digitálne vstupy a výstupy je možné konfigurovať jednotlivo.
• Funkcie monitorovania čerpadla a sústavy:
• Minimálne a maximálne hraničné hodnoty.
• Vstupný tlak.
• Ochrana motora.
• Snímače a káble monitorované z hľadiska funkčnej poruchy.
• Protokol alarmov s predchádzajúcimi 24 upozorneniami / alarmami.
• Funkcie displeja a indikácie:
• Farebný displej.
• Zelené svetielko pre prevádzkové indikácie a červené svetielko pre indikácie poruchy
• Bezpotenciálové prepínacie kontakty pre prevádzku a poruchu.
• Komunikácia prostredníctvom zbernice Grundfos.
• Pre komunikáciu so Scada / BMS je možné pridať komunikačné moduly CIM.

Na základnom ráme sú namontované čerpadlá, potrubia, kompletná kabeláž a taktiež Control MPC. Posilňovač bol prednastavený a testovaný.

Dostupné sú aj možnosti upgrade sústavy pre zvyšovanie tlaku.
