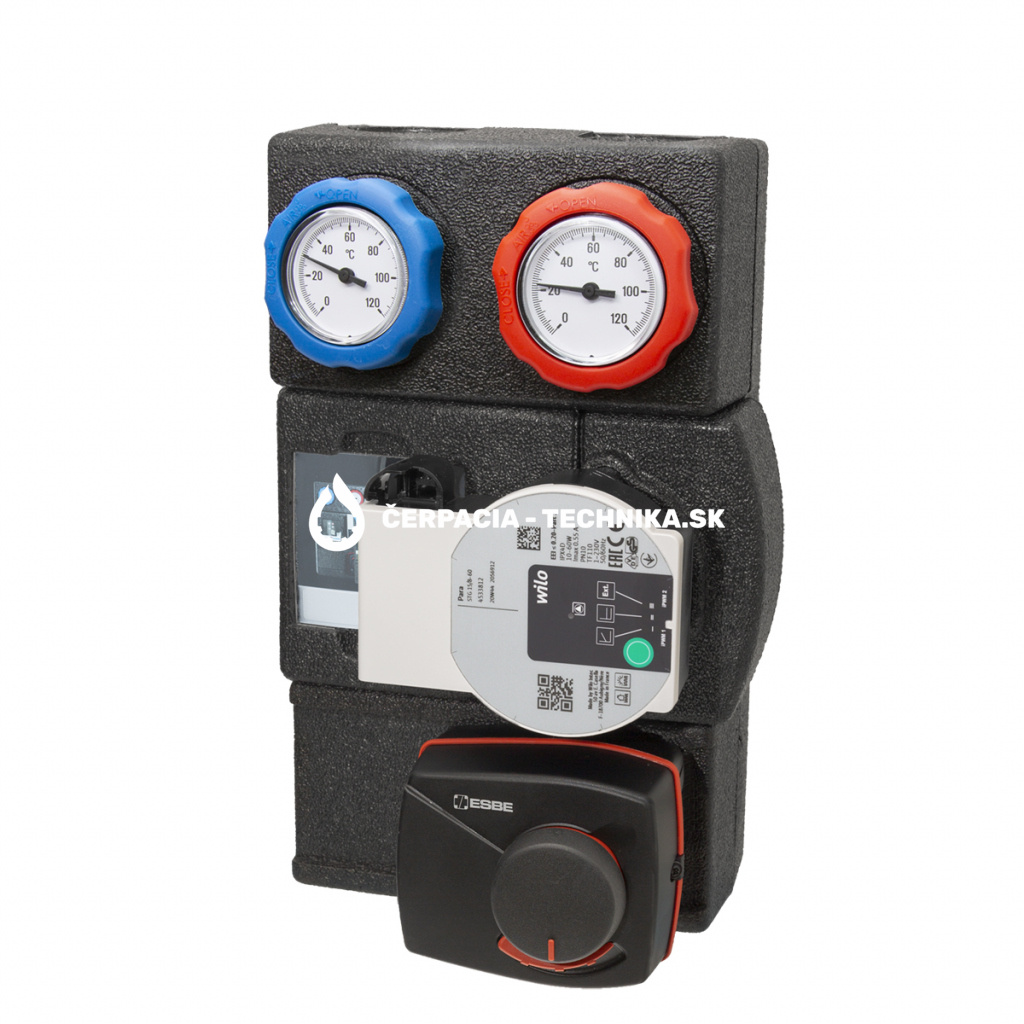

ESBE GRA311 61043600

ESBE GRA311 DN20 Wilo PARA STG 15/8

Zmiešavacie skupiny sa používajú na zmiešavanie s reguláciou teploty vo vykurovacích systémoch. To znamená, že teplá voda pripravená v zdroji tepla sa zmiešava na požadovanú nastavenú teplotu a potom je dodávaná do vykurovacieho telesa, napr. podlahového vykurovania. Jednotky GRxx00 sú vybavené rotačnými zmiešavacími ventilmi a servopohonmi. Zmiešavanie s reguláciou teploty pracuje na základe signálu z externého regulátora. Zmiešavacia teplota je teda výsledkom nastavenia parametrov regulátora. Ak napríklad ako externý regulátor slúži ekvitermický regulátor, zmiešavacia teplota sa vypočíta na základe nastavenia vykurovacej krivky regulátora. Skupiny sa používajú v systémoch s regulátormi a na type a funkciách regulátora závisí, aké úrovne komfortu budú zaisťované.

Výrobky sú vybavené dvoma uzatváracími ventilmi s farebne odlíšenými teplomermi, spätným ventilom umiestneným vo vratnom potrubí z vykurovacieho okruhu a izolačným plášťom. Všetky obehové jednotky sú vybavené trojcestnými rotačnými zmiešavacími ventilmi s progresívnou charakteristikou pre hladkú a presnú reguláciu teploty a servopohony radu ARA600. Pri navrhovaní produktového radu obehových jednotiek sa v ESBE zamerali na výkon, prevedenie, užívateľskú prívetivosť a životné prostredie. To platí pre všetko, od výroby cez materiály až po balenie.

Rada ESBE GRA300 je kompaktný, ale výkonný obehový jednotka určená pre aplikácie, kde záleží na veľkosti, ale nie je priestor pre kompromisy. GRA300 je obehová jednotka DN20 s výkonom zodpovedajúcim príslušným skupinám DN25. To je možné vďaka nastaveniu kriviek čerpadla a zohľadnenie tlakových strát v skupine. Tým, že sme sa zamerali na výkon, získali sme tú najmenšiu obehovú jednotku s unikátnymi krivkami, ktoré pokrývajú nízky aj vysoký odber. GRA300 je vybavená čerpadlom Wilo, ktoré je možné nastaviť na premenlivý a konštantný tlak a iPWM1/2. Tiež je vybavená trojcestným rotačným zmiešavacím ventilom s progresívnou charakteristikou a namontovaným trojbodovým servopohonom 230 V str. radu ARA661. Séria GRA300 tiež obsahuje medzi servopohonom a ventilom rozhranie ESBE QuickFIT, ktoré umožňuje montáž alebo demontáž servopohonu z ventilu bez použitia nástrojov.
