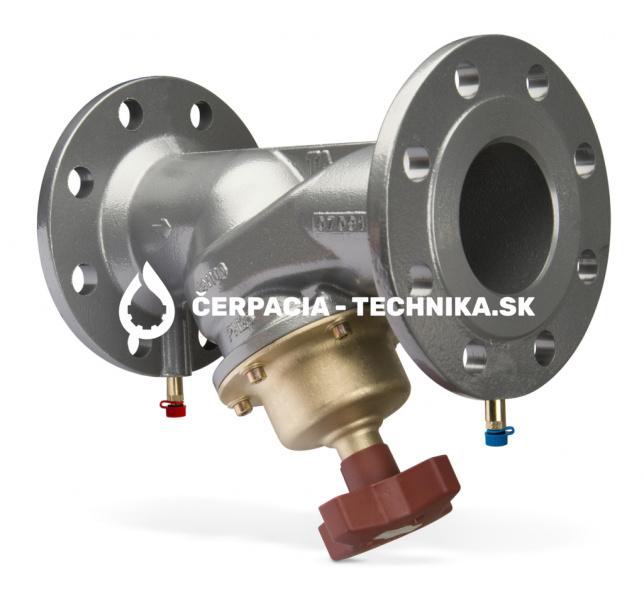

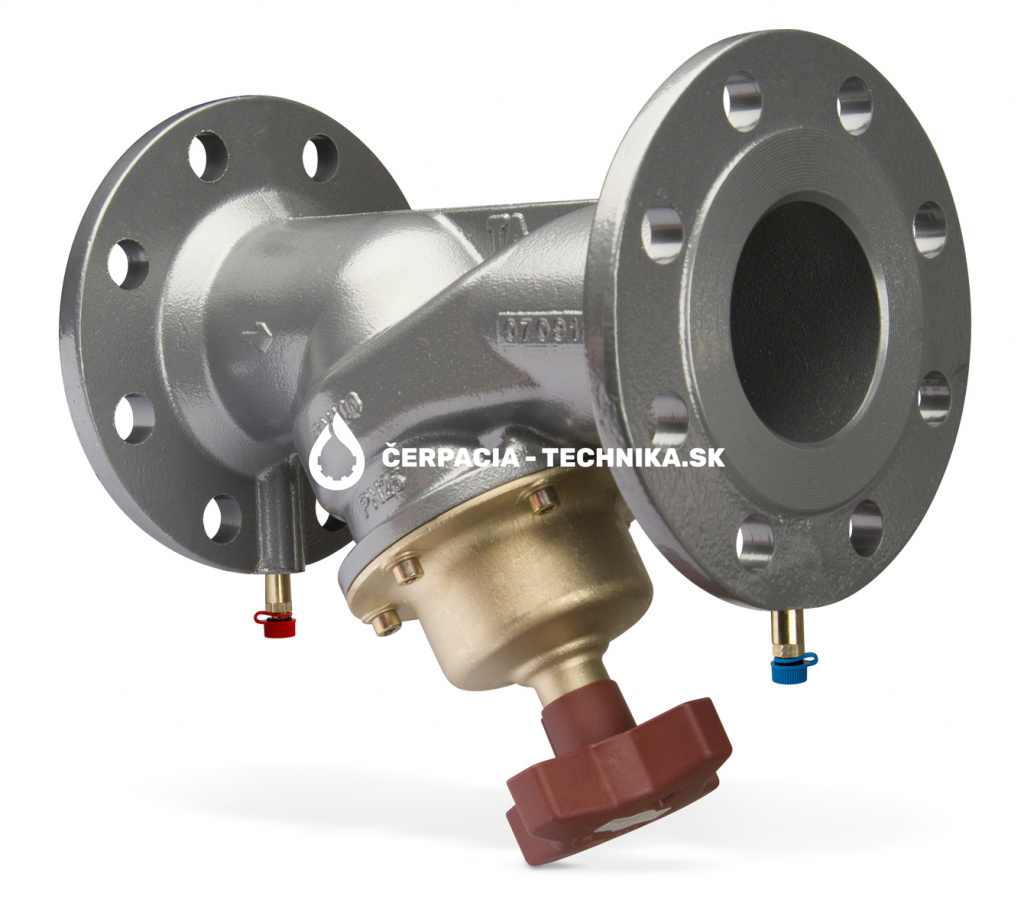

TA STAF DN100 52181090

Prírubový vyvažovací ventil zo šedej liatiny (STAF) a z tvárnej liatiny (STAF-SG) umožňuje presné vyváženie v širokom spektre aplikácií. STAF/ STAF-SG je ideálny na použitie v sekundárnych okruhoch vykurovacích alebo chladiacich sústav.

Oblasť použitia:

• Sústavy vykurovania a chladenia.

Vlastnosti:

• Vyvažovanie
• Nastavenie s aretáciou
• Meranie prietoku, tlakov a teploty
• Uzatváranie (vyvažovacia kolka DN 65-400 je tlakovo vyvážená).

Rozmery:

• STAF: DN 65-150
• STAF-SG: DN 20-400

Tlaková trieda:

• STAF: PN 16
• STAF-SG: PN 16 a PN 25 (podľa typu)

Teploty:

• Max. pracovná teplota: 120 °C
• Min. pracovná teplota: -10°C

Kvapaliny:

• Voda a neutrálne kvapaliny, nemrznúce zmesi na báze glykolu (0-57%).

Materiál:

• Teleso, STAF: šedá liatina EN-GJL-250 (GG 25).
• Teleso, STAF-SG: tvárna liatina EN-GJS-400-15.
• Tesnenie: EPDM.
• Podložka: PTFE.
• Upevňovacie skrutky veka: Povrchovo upravená oceľ.
• Vsuvky na meranie: AMETAL® a EPDM.
• Hlavica: DN 20-50 polyamid a TPE, DN 65-150 polyamid, DN 200-400 hliník.

AMETAL® je zliatina mosadze od IMI Hydronic Engineering odolná proti odzinkovaniu.

Povrchová úprava:

• DN 20-200: epoxidový lak.
• DN 250-400: dvojzložkový lak.
