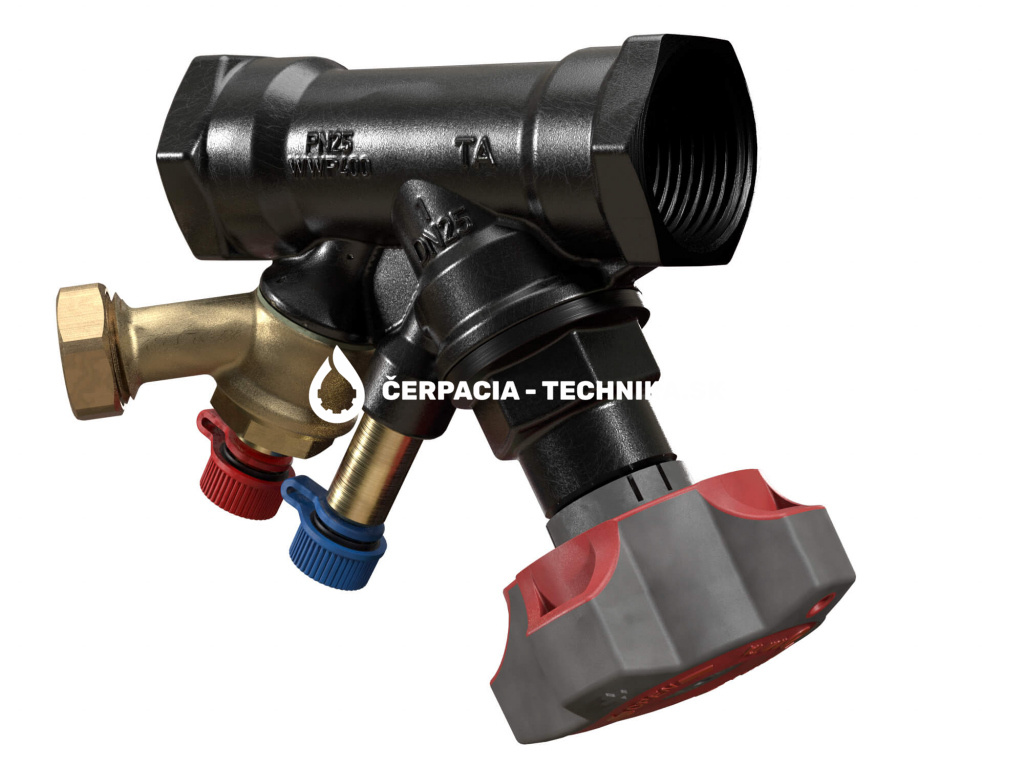

TA STAD-B DN20 52751620

Vyvažovací ventil STAD-B spĺňa náročné podmienky v rozvodoch teplej vody. Poskytuje presné hydronické vyváženie, meranie a prípadnú diagnostiku. Telo a ostatné časti ventilu sú chránené špeciálnou elektroforetickou vrstvou s vysokou odolnosťou proti korózii, odzinkovaniu a vodnému kameňu. Ideálne sa hodí ako vyvažovací ventil pre okruhy cirkulácie teplej vody.

Ovládacia hlavica

• Digitálna číslica na stupnici umožňuje presné vyvažovanie a ľahký odpočet hodnoty nastavenia. Jednoduché uzatváranie pre jednoduchú obsluhu.

Samotesniace meracie vsuvky

• Pre ľahké a presné vyvažovanie.

Elektroforetický lak

• Ideálne pre okruhy cirkulácie teplej vody.

Oblasť použitia:

• Vnútorné vodovodné systémy.

Vlastnosti:

• Vyvažovanie
• Nastavenie s aretáciou
• Meranie prietoku, tlakov a teploty
• Uzatváranie
• Vypúšťanie

Rozmery:

• DN 10-50

Tlaková trieda:

• PN 25

Teploty:

• Max. pracovná teplota: 120 °C
• Pre vyššie teploty (max. 150 °C), kontaktujte IMI Hydronic Engineering.
• Min. pracovná teplota: –20 °C

Kvapaliny:

• Voda a neutrálne kvapaliny, nemrznúce zmesi na báze glykolu (0-57%).

Materiál:

• Teleso ventilu a kolka: AMETAL®
• Tesnenie (teleso/kužeľka): EPDM O-krúžok
• Kolok: AMETAL®
• Tesnenie sedla: EPDM O-krúžok
• Hriadeľ: AMETAL®
• Podložka: PTFE
• Tesnenie vretena: EPDM O-krúžok
• Pružina: Nerezová oceľ
• Hlavica: Polyamid a TPE

Vsuvky na meranie: AMETAL®

• Tesnenie: EPDM
• Krytky: Polyamid a TPE

Vypúšťanie: AMETAL®

• Tesnenie: EPDM
• Ploché tesnenie: Aramid na báze vlákien

AMETAL® je zliatina mosadze od IMI Hydronic Engineering odolná proti odzinkovaniu.

Povrchová úprava:

• Elektroforetický lak.
